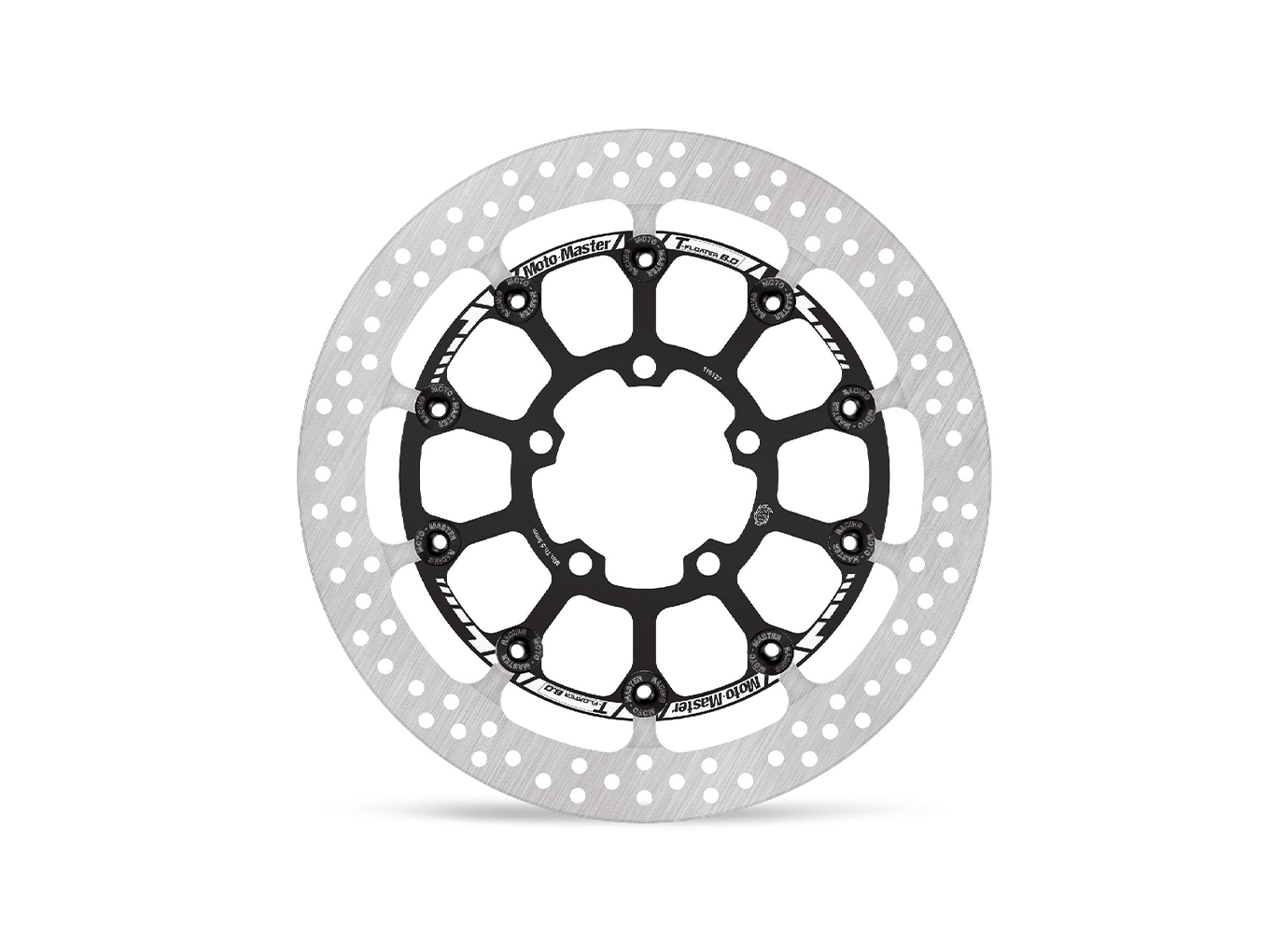

MOTO MASTER disco de freno anterior, delanteroe simétrico a la rotación, T-Floater para Triumph Rocket 3, Scrambler 1200, Speed Triple 1050/1200, Speed Twin, Tiger 900/1200, a partir del año de modelo 2018- según el ámbito de aplicación
374,10 € bruto 393,77 € PVP bruto
Número de artículo:
MM-116127
Detalles del producto
MOTO MASTER disco de freno T-Floater, anterior, delanteroe simétrico a la rotación, corona interior de aluminio anodizado negro, anillo exterior de 320,0 mm de acero, grosor de la disco de freno 6,0 mm, Racing sin homologación,para Triumph Rocket 3, Scrambler 1200, Speed Triple 1050/1200, Speed Twin, Tiger 900/1200, a partir del año de modelo 2018- según el ámbito de aplicación
Descripción general
Discos de freno Racing Moto-Master HALO T-Floater con sistema T-Floater - Este es el disco de competición definitivo para el piloto profesional serio.Ahora disponible en 6mm de grosor (⌀320 y ⌀330mm) y grosor WSBK de 7,1mm (⌀320mm) - ¡por favor, tenga en cuenta la descripción del artículo!
No apto para el tráfico rodado público.
El diseño del anillo exterior HALO garantiza una distribución uniforme del calor bajo altas cargas térmicas, mientras que la superficie de contacto de la pastillas del freno se limpia de manera uniforme. El grosor del anillo exterior está disponible en 6,0 mm (⌀320 mm y ⌀330 mm) y en grosor WorldSBK de 7,1 mm (⌀320 mm) (por favor, tenga en cuenta la descripción del artículo) y cuenta con una ranura de refrigeración adicional en el perímetro exterior. El anillo exterior cortado con láser y rectificado con precisión está fijado a un soporte mecanizado por CNC de aluminio aeronáutico, anodizado en negro y marcado con láser.
Campeón Mundial de Supersport 2021, Campeón Mundial de Supersport 300 2021 y Campeón Alemán de Superbike IDM 2021.
Características:
- El sistema T-Floater asegura un movimiento flotante completo y precisamente controlado bajo las condiciones de carrera más duras.
- La construcción de ranura con pasador T-Floater permite una alta carga mecánica con un desgaste mínimo.
- El sistema T-Floater es ligero gracias a los flotadores de aluminio anodizado duro especialmente desarrollados.
- Homologado para FIM Superbike y MotoAmerica.
| Anillo exterior en mm: | 320 |
|---|---|
| Anillo interior en mm: | 82,3 |
| Diámetro del círculo de pernos en mm: | 100,5 |
| Fabricante | Modelo | Denominación adicional | Tipo | Año del modelo | Nota | cilindrada | Número de disco de frenos |
|---|---|---|---|---|---|---|---|
| Triumph | Rocket 3 | Y101 EURO4 | 2020 - | 2460 | izq+der | ||
| Triumph | Scrambler 1200 XC | DS01 EURO4 | 2019 - | 1200 | izq+der | ||
| Triumph | Scrambler 1200 XC | DS04 EURO5 | 2021 - | 1200 | izq+der | ||
| Triumph | Scrambler 1200 XE | DS01 EURO4 | 2019 - | 1200 | izq+der | ||
| Triumph | Scrambler 1200 XE | DS04 EURO5 | 2021 - | 1200 | izq+der | ||
| Triumph | Speed Triple 1050 RS | NN02 EURO4 | 2018 - 2020 | 1050 | izq+der | ||
| Triumph | Speed Triple 1050 RS | NN02A EURO4 | 2018 - 2020 | 1050 | izq+der | ||
| Triumph | Speed Triple 1050 S | NN02 EURO4 | 2018 - | a partir de VIN867685 | 1050 | izq+der | |
| Triumph | Speed Triple 1050 S | NN02A EURO4 | 2018 - | a partir de VIN867685 | 1050 | izq+der | |
| Triumph | Speed Triple 1200 RR | PB01 EURO5 | 2022 - | 1200 | izq+der | ||
| Triumph | Speed Triple 1200 RS | PB01 EURO5 | 2021 - | 1200 | izq+der | ||
| Triumph | Speed Twin 1200 | DD04 EURO5 | 2021 - | 1200 | izq+der | ||
| Triumph | Tiger 1200 | GT Explorer | PV01 EURO5 | 2022 - | 1200 | izq+der | |
| Triumph | Tiger 1200 | Rally Explorer | PV01 EURO5 | 2022 - | 1200 | izq+der | |
| Triumph | Tiger 1200 | Rally Pro | PV01 EURO5 | 2022 - | 1200 | izq+der | |
| Triumph | Tiger 1200 | GT | PV01 EURO5 | 2022 - | 1200 | izq+der | |
| Triumph | Tiger 1200 | GT Pro | PV01 EURO5 | 2022 - | 1200 | izq+der | |
| Triumph | Tiger 900 | GT | C701 EURO5 | 2020 - | 900 | izq+der | |
| Triumph | Tiger 900 | GT (LHR) | C701 EURO5 | 2020 - | 900 | izq+der | |
| Triumph | Tiger 900 | Rally | C701 EURO5 | 2020 - | 900 | izq+der | |
| Triumph | Tiger 900 | C701 EURO5 | 2020 - | 900 | izq+der | ||
| Triumph | Tiger 900 | GT Pro | C701 EURO5 | 2020 - | 900 | izq+der | |
| Triumph | Tiger 900 | Rally Pro | C701 EURO5 | 2020 - | 900 | izq+der |
